水性環(huán)氧富鋅底漆
發(fā)布時間：2021-08-10 作者：昂威涂料 瀏覽次數(shù)：次
包裝規(guī)格：25公斤+5公斤/組
施工工藝：噴涂
顏色光澤：鋅灰色 亞光
涂料用量：0.25kg/㎡/50μm
水性環(huán)氧富鋅底漆是以水性環(huán)氧樹脂為基料，鋅粉為防銹顏料的有機水性富鋅底漆。水性環(huán)氧富鋅底漆為雙組分涂料，以水為稀釋劑。水性環(huán)氧富鋅底漆主要用于室內(nèi)外環(huán)境的鋼結(jié)構(gòu)、機械、建筑、橋梁、管道等防腐保護。適用于嚴酷工業(yè)腐蝕環(huán)境或防腐要求比較高的工程項目涂裝。
水性環(huán)氧富鋅底漆
產(chǎn)品特性
1、無溶劑揮發(fā)，對施工人員及環(huán)境無危害
2、長期耐熱可達400℃
3、漆膜具有長期耐候性，耐水性、耐鹽水性、耐各種油品浸泡，對各種強溶劑有極強的抵抗能力
4、焊接性能優(yōu)良，防靜電。
技術(shù)參數(shù)
| 顏色 | 灰色 |
| 體積固體份 | ≥70% |
| 質(zhì)量固含 | 81% |
| 比重 | 2.8kg/L |
| 閃點 | ≥ 65℃ |
| 干燥時間 |
表干 25min 硬干 16h （底材溫度 35℃） 表干 30min 硬干 24h （底材溫度 25℃） 表干 45min 硬干 36h （底材溫度 15℃） |
| 涂裝膜厚 | 甲（基料）：乙（鋅粉）=3：1（質(zhì)量比） |
| 混合比 | 干膜：50-80μm/道 |
| 理論涂覆率 |
0.25kg/m2/50μm 實際涂布率與表面處理、外界環(huán)境、施工方法等多種因素有關(guān) 一般約4.3平方米/公斤 |
涂覆表面處理
使用前，所有待涂覆的表面根據(jù)ISO標準進行評估和處理，如有油脂，應用溶劑清洗到SSPC-SP1標準，噴砂清潔至Sa2.5級或動力工具除銹到Sa3級，除去灰塵和污物保持清潔干燥。

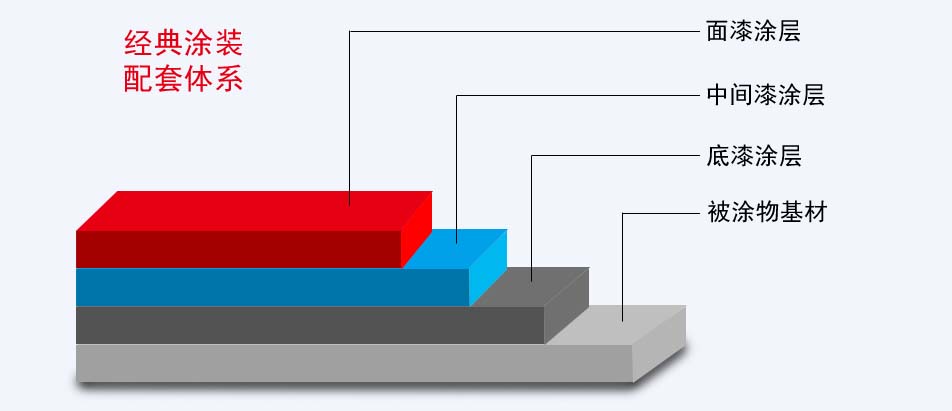

1.表面處理
基材表面要徹底除去油污、鐵銹、氧化皮，進行噴砂或拋丸處理，達到除銹等級Sa2.5級標準，粗糙度達到30-70μm；也可采用手工除銹達到除銹標準St3級，粗糙度達到30-70μm。表面處理完成后，需在4小時內(nèi)涂裝底漆，防止基材再次生銹。
2.底漆涂裝
底漆涂裝水性環(huán)氧富鋅底漆，涂裝至規(guī)定的漆膜厚度，表面平整，無漏涂。
3.中間漆涂裝
根據(jù)施工要求，可以涂裝水性環(huán)氧云鐵中間漆，提高防腐屏蔽特性，增加漆膜厚度。
4.面漆涂裝
涂裝水性防護面漆，達到規(guī)定的漆膜厚度，涂層應光滑平整，顏色均勻一致。
注意事項：
1、施工過程中必須配套專用的固化劑使用。
2、采用去離子水進行涂料的稀釋。
3、主漆和固化劑混合后，需在適用期時間內(nèi)用完，避免涂料凝固。
4、施工環(huán)境應在5℃-40℃之間。
5、嚴禁在作業(yè)場所吸煙，并應該采取有效措施，防止火星產(chǎn)生(如采用防爆電器設備，杜絕靜電積累,避免金屬撞擊等)。
6、施工場所應盡量保持良好通風。為消除使用過程中的爆炸隱患,應保證足夠的通風量以維持氣體/空氣比例不超過最低爆炸極限的10%,通常每千克溶劑需要200立方米通風量,(與溶劑種類相關(guān))就能維持最低爆炸極限10%的工作環(huán)境。
7、在施工時，建議佩戴面罩以免吸入漆霧和有害氣體，尤其在通風不良的環(huán)境下，更要注意。最后請謹慎處理廢舊漆桶以免污染環(huán)境。
8、采取有效措施，防止皮膚和眼睛與涂料直接接觸(如使用工作服,手套,護目鏡,面罩及涂防護油等)。若皮膚不慎與產(chǎn)品相接觸,請用清水及肥皂或適當?shù)墓I(yè)清潔劑徹底清洗；若眼睛受到污染,請即刻用清水沖洗至少10分鐘,并立即就醫(yī)。
