H53-8 鐵紅高防腐防銹底漆
發(fā)布時(shí)間：2021-09-02 作者：昂威涂料 瀏覽次數(shù)：次
昂威涂料生產(chǎn)的鐵紅高防腐防銹底漆，防銹性能好，廣泛用于各種金屬防銹底漆，深受廣大客戶信賴，相關(guān)問(wèn)題歡迎來(lái)電咨詢。
產(chǎn)品簡(jiǎn)介
鐵紅高防腐防銹底漆,該產(chǎn)品分雙組分包裝，漆料組分由環(huán)氧樹(shù)脂、改性樹(shù)脂、防銹顏料及各種助劑經(jīng)研磨分散而成。另一組分為特種聚酰胺固化劑。
主要特性
對(duì)底漆、面漆具有優(yōu)良的附著力，同時(shí)具有長(zhǎng)時(shí)間防腐防銹能力，優(yōu)良的焊接性能。
主要用途

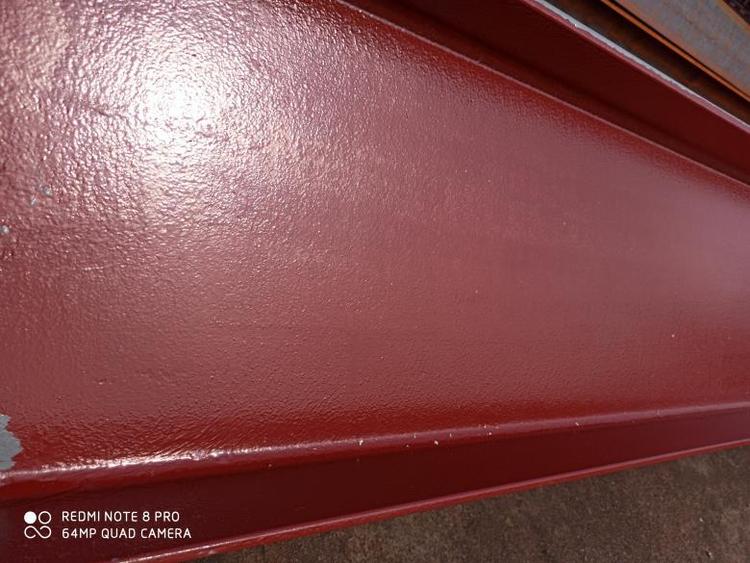

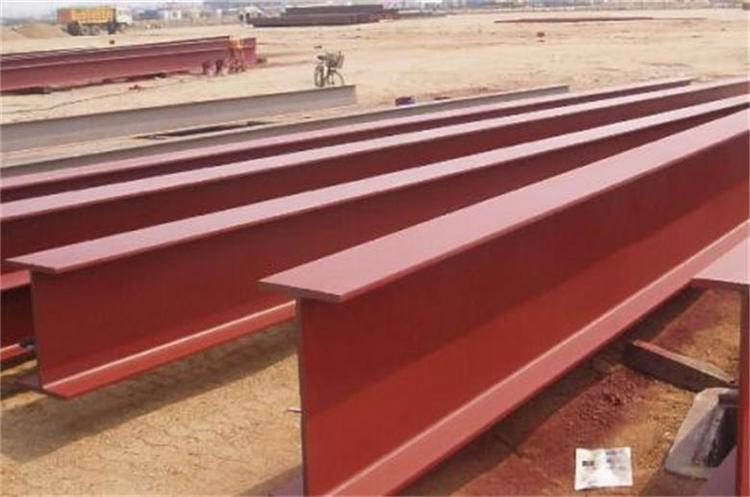

可作為車間底漆的中間層，以增強(qiáng)整個(gè)涂層的保護(hù)性能，也可直接涂裝在處理后的鋼鐵表面、作防銹底漆用。
包裝規(guī)格
20千克／桶，固化劑2千克／廳。
技術(shù)指標(biāo)
漆膜顏色及外觀 鐵紅色，漆膜平整
粘度（涂4#杯，25℃), S ≥80(漆料）
細(xì) 度um ≤60
干燥時(shí)間，
表干（25℃) ≤40min
實(shí)干（25℃) ≤8hr
柔韌性，mm 1
沖擊強(qiáng)度，Kg·cm 50
附著力（劃圈法）， 級(jí) ≤2
硬度（擺桿） ≥0. 5
耐鹽水性（3%NaCI, 25℃, 168hr) 不起泡，不生銹，不脫落
配套用漆
（前道）H06-88鐵紅車間底漆 H53-88富鋅環(huán)氧快干防銹底漆
（后道）B04-100各色丙稀酸高檔面漆 B04-10、B04-30各色丙稀酸聚氨酯磁漆
J04-30各色氯化橡膠防腐面漆 BS-35各色丙稀酸聚氨酯面漆
表面處理
表面應(yīng)除去油脂及污物。直接用作底漆時(shí)，鋼材表面處理達(dá)到Sa2. 5級(jí)或St3級(jí)。
涂裝參考
漆料密度：1. 00-1. 10g/cm3
理論用量：75-80g/㎡2(膜厚25-30um, 不計(jì)損耗）
配 比：漆料：H-100固化劑＝5: 1(wt)適用期：（25℃)6hr
復(fù)涂間隔：（25℃)24hr
涂裝參數(shù)
無(wú)氣噴涂
稀釋劑 X-17重防腐環(huán)氧稀釋劑
稀釋率 0-5%(以油漆重量計(jì)）注意防止干噴
噴嘴口徑 約0. 43-0. 48mm
噴出壓力 12-15Mpa(約120-150kg/cm2)
空氣噴涂
稀釋劑 X-17重防腐環(huán)氧稀釋劑
稀釋率 0-10%(以油漆重量計(jì)）注意防止干噴
噴嘴口徑約2. 0-2. 5mm
空氣壓力 0. 3-0. 4Mpa(約3-4kg/cm2)
刷 涂
稀釋劑稀釋率
X-17重防腐環(huán)氧稀釋劑
10-20%(以油漆重量計(jì)）
儲(chǔ)存運(yùn)輸
存放于陰涼、干燥、通風(fēng)處，有效儲(chǔ)存期固化劑12個(gè)月，漆料12個(gè)月。
注意事項(xiàng)
1、底材溫度高于露點(diǎn)3℃以上，施工溫度不低于5℃.
2、本產(chǎn)品具有良好的干燥性能，復(fù)涂時(shí)仍需注意復(fù)涂間隔時(shí)間。
3、施工溫度低于5℃需采用快干固化劑。
